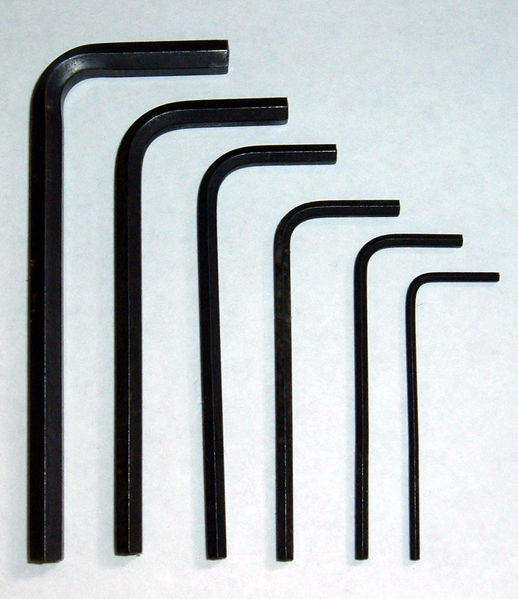

Llave Allen

Llave Allen es la herramienta usada para atornillar/desatornillar tornillos, que tienen cabeza hexagonal interior. En comparación con un tornillo philips resiste mayores pares.
Originalmente Allen era una marca registrada de Allen Manufacturing Company en Hartford, Connecticut en 1943. Pero ya en 1936 la compañía Bauer & Schaurte Karcher en Neuss, Alemania, inventó ese sistema. Por ello, este sistema se conoce como Inbus (Innensechskantschraube Bauer und Schaurte) en muchas partes del mundo. Esta empresa lo patentó en Alemania y los Países Bajos. En Italia se conoce como brugola, por Egidio Brugola, quien la inventó en 1926.
Normalmente es usado para tornillos prisioneros.
Algunas características de este tipo de llave son:
Diseño simple, pequeño y ligero.
Las superficies de contacto del tornillo (internas) están protegidas de daños externos.
Puede usarse con destornilladores o llaves sin cabeza (ayudándose con una llave fija por ejemplo).
El tornillo puede introducirse en su ranura usando directamente el destornillador (acoplan perfectamente).
Hay seis superficies de contacto entre el tornillo y el destornillador.
El par se reparte por toda la llave.
Se puede usar con tornillos muy pequeños.
La fabricación de llaves Allen es muy simple, así que en muchas ocasiones se incluye una junto con los tornillos.
También llamada Parker o llave Bristol.

Esfuerzos internos en vigas

a partir de los resultados anteriores y de las ecuaciones de equivalencia pueden obtenerse sencillamente el esfuerzo normal, el esfuerzo cortante y el momento flector al que está sometida una sección de una viga sometida a flexión simple en la teoría de Euler-Bernouilli:

Donde: A área de la sección transversal, I_z el momento de inercia según el eje respecto al cual se produce la flexión. La última de estas ecuaciones es precisamente la ecuación de la curva elástica, una de las ecuaciones básicas de la teoría de vigas que relaciona los esfuerzos internos con el campo de desplazamientos verticales.

Ecuaciones de equilibrio

Las ecuaciones de equilibrio para una viga son la aplicación de las ecuaciones de la estática a un tramo de viga en equilibrio. Las fuerzas que intervienen sobre el tramo serían la carga exterior aplicada sobre la viga y las fuerzas cortantes actuantes sobre las secciones extremas que delimitan el tramo. Si el tramo está en equilibrio eso implica que la suma de fuerzas verticales debe ser cero, y además la suma de momentos de fuerza a la fibra neutra debe ser cero en la dirección tangente a la fibra neutra. Estas dos condiciones sólo se pueden cumplir si la variación de esfuerzo cortante y momento flector están relacionada con la carga vertical por unidad de longitud mediante:

Esfuerzos internos en vigas

a partir de los resultados anteriores y de las ecuaciones de equivalencia pueden obtenerse sencillamente el esfuerzo normal, el esfuerzo cortante y el momento flector al que está sometida una sección de una viga sometida a flexión simple en la teoría de Euler-Bernouilli:

Donde: A área de la sección transversal, I_z el momento de inercia según el eje respecto al cual se produce la flexión. La última de estas ecuaciones es precisamente la ecuación de la curva elástica, una de las ecuaciones básicas de la teoría de vigas que relaciona los esfuerzos internos con el campo de desplazamientos verticales.

Deformaciones y tensiones en las vigas

Si se calculan las componentes del tensor de deformaciones a partir de estos desplazamientos se llega a:

A partir de estas deformaciones se pueden obtener las tensiones usando las ecuaciones de Lamé-Hooke, asumiendo :

Donde E es el módulo de elasticidad longitudinal, o módulo de Young, y G el módulo de elasticidad transversal. Es claro que la teoría de Euler-Bernoulli es incapaz de aproximar la energía de deformacion tangencial, para tal fin debera recurrirse a la teoría de Timoshenko en la cual:

Teoría de vigas de Euler-Bernoulli

Esquema de deformación de una viga que ilustra la diferencia entre la teoría de Timoshenko y la teoría de Euler-Bernoulli: en la primera θi y dw/dxi no tienen necesariamente que coincidir, mientras que en la segunda son iguales.

La teoría de vigas es una parte de la resistencia de materiales que permite el cálculo de esfuerzos y deformaciones en vigas. Si bien las vigas reales son sólidos deformables, en teoría de vigas se hacen ciertas simplificaciones gracias a las que se pueden calcular aproximadamente las tensiones, desplazamientos y esfuerzos en las vigas como si fueran elementos unidimensionales.

Los inicios de la teoría de vigas se remontan al siglo XVIII, trabajos que fueron iniciados por Leonhard Euler y Daniel Bernoulli. Para el estudio de vigas se considera un sistema de coordenadas en que el eje X es siempre tangente al eje baricéntrico de la viga, y los ejes Y y Z coincidan con los ejes principales de inercia. Los supuestos básicos de la teoría de vigas para la flexión simple de una viga que flecte en el plano XY son:

    Hipótesis de comportamiento elástico. El material de la viga es elástico lineal, con módulo de Young E y coeficiente de Poisson despreciable.
    Hipótesis de la flecha vertical. En cada punto el desplazamiento vertical sólo depende de x: uy(x, y) = w(x).
    Hipótesis de la fibra neutra. Los puntos de la fibra neutra sólo sufren desplazamiento vertical y giro: ux(x, 0) = 0.
    La tensión perpendicular a la fibra neutra se anula: σyy= 0.
    Hipótesis de Bernoulli. Las secciones planas inicialmente perpendiculares al eje de la viga, siguen siendo perpendiculares al eje de la viga una vez curvado.

Las hipótesis (1)-(4) juntas definen la teoría de vigas de Timoshenko. La teoría de Euler-Bernouilli es una simplificación de la teoría anterior, al aceptarse la última hipótesis como exacta (cuando en vigas reales es sólo aproximadamente cierta). El conjunto de hipótesis (1)-(5) lleva a la siguiente hipótesis cinemática sobre los desplazamientos:

Viga

En ingeniería y arquitectura se denomina viga a un elemento constructivo lineal que trabaja principalmente a flexión. En las vigas, la longitud predomina sobre las otras dos dimensiones y suele ser horizontal.

El esfuerzo de flexión provoca tensiones de tracción y compresión, produciéndose las máximas en el cordón inferior y en el cordón superior respectivamente, las cuales se calculan relacionando el momento flector y el segundo momento de inercia. En las zonas cercanas a los apoyos se producen esfuerzos cortantes o punzonamiento. También pueden producirse tensiones por torsión, sobre todo en las vigas que forman el perímetro exterior de un forjado. Estructuralmente el comportamiento de una viga se estudia mediante un modelo de prisma mecánico.
